FI-tester

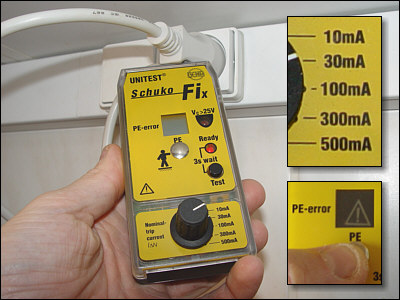

Et testinstrument til at undersøge, om en fejlstrømsafbryder virker efter hensigten og kobler ud ved den nominelle udløsefejlstrøm (typisk 30 mA for et HPFI-relæ). Dette instrument er konstrueret med en ganske almindelig stikprop med jordben, og er således lige til at til­slutte en jordet stikkontakt. Ved at berøre metal­knap­pen i midten af FI-testeren undersøges for evt manglende jord­for­bindelse (PE-error). Jord­forbindelse er nødvendig for test. Ved tryk på test­knappen, og ved rette fejlstrømsindstilling i relation til den afprøvede fejlstrøms­afbryder, skulle der gerne ske en øje­blikkelig udkobling af det testede FI-relæ.
