Fejlspændingsrelæ

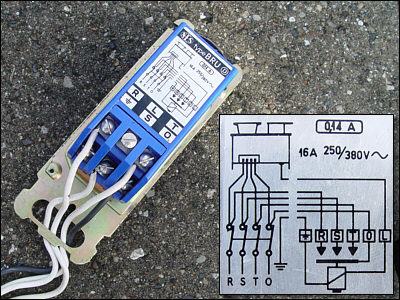

Princippet i dette gamle NES fejlspændingsrelæ er at afbryde strøm­men ved at lave en kort­slut­ning mellem faser og nul i en sikringsgruppe, såfremt der opstår en berørings­spænd­ing af en vis størrelse mellem jord og fx stel på et komfur, som illustreret øverst til venstre i diagrammet. [Billede af fejl­spændingsrelæets kapsling].
